PROJET AEP

Voici un exemple d’étude AEP : description du contexte, plan détaillé du réseau et profils en long associés. Sélectionnez une rubrique pour afficher le contenu correspondant.

Contexte & Enjeux

Projet de renouvellement d’un réseau d’alimentation en eau potable (AEP)

Il s’agit dans le cas présent d’un projet de renouvellement d’un réseau AEP ancien et défaillant (nombreuses fuites)

Données d’entrée :

• SIG des données cadastrales (plan parcellaire, numéros de parcelles, nom et numéro de rues, lieux dits)
• Plan topographique géoréférencé détaillé en format DWG
• Plan de géodétection géoréférencé détaillé des réseaux existants (types de réseaux, fils d’eau, profondeurs, matériaux et sections).
• Enquêtes de terrain avec identification des usagers raccordés au réseau AEP du secteur concerné, localisation et état de chaque compteur (domaine public ou domaine privé)
• Etude préliminaire de renouvellement de réseau AEP

Outils de travail :

• Suite bureautique Microsoft 365
• Adobe Acrobat
• QGIS
• Autodesk Autocad Map 3D
• Autodesk Covadis

Réalisations :

• Génération d’un modèle numérique de terrain (MNT) à partir du plan topographique avec Autocad et Covadis
• Conversion des données cadastrales en format DXF sur QGIS pour compatibilité Autocad
• Agglomération sur un même document DWG des données topographiques, cadastrales, de géodétection, de positionnement des compteurs AEP des usagers
• génération 3D des réseaux existants depuis les données de géodétection avec Covadis
• Tracé du nouveau réseau AEP selon les détails de l’étude préliminaire (diamètres, matériaux, antennes) et des enquêtes de terrain (renouvellement des compteurs en domaine privé vers le domaine public, raccordement direct des compteurs existants en domaine public avec nouvelle canalisation)
• Mise en profil et calage altimétrique en évitant les réseaux existants et en respectant les distances règlementaires entre réseaux

Livrables :

en phase AVP dans un premier temps puis édition de la phase PRO après retours clients, corrections et validation

• Plan des réseaux projetés
• Profils en long

Prochaine étape, réalisation des livrables DCE

Les données cadastrales ont été supprimées et les bâtiments modifiés afin de garantir la confidentialité.

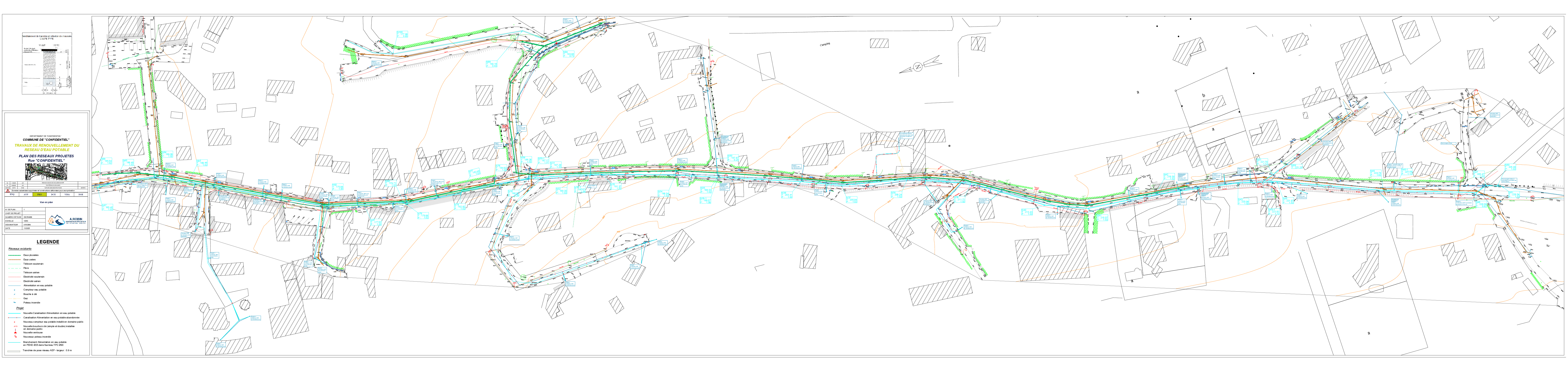

Plan des réseaux projetés

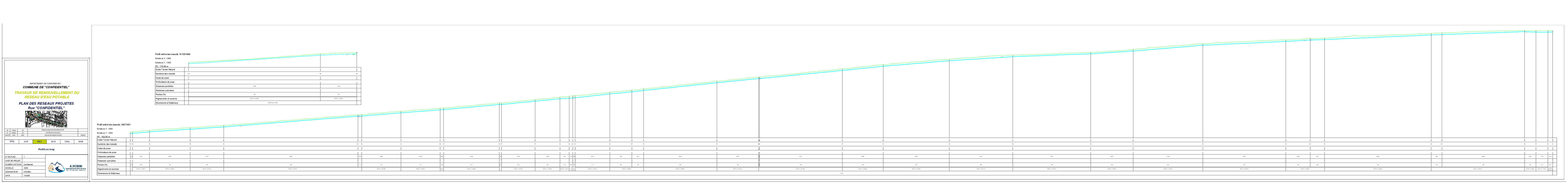

Profils en long
