PROJET BASSIN DE RETENTION DES EAUX PLUVIALES

Projet VRD complet portant sur l’aménagement d’un ouvrage de gestion des eaux pluviales, intégrant les terrassements, les structures de revêtements, les réseaux humides, ainsi que les profils en long et les plans techniques nécessaires à l’exécution. Ce projet est en phase AVP.

Contexte & Enjeux

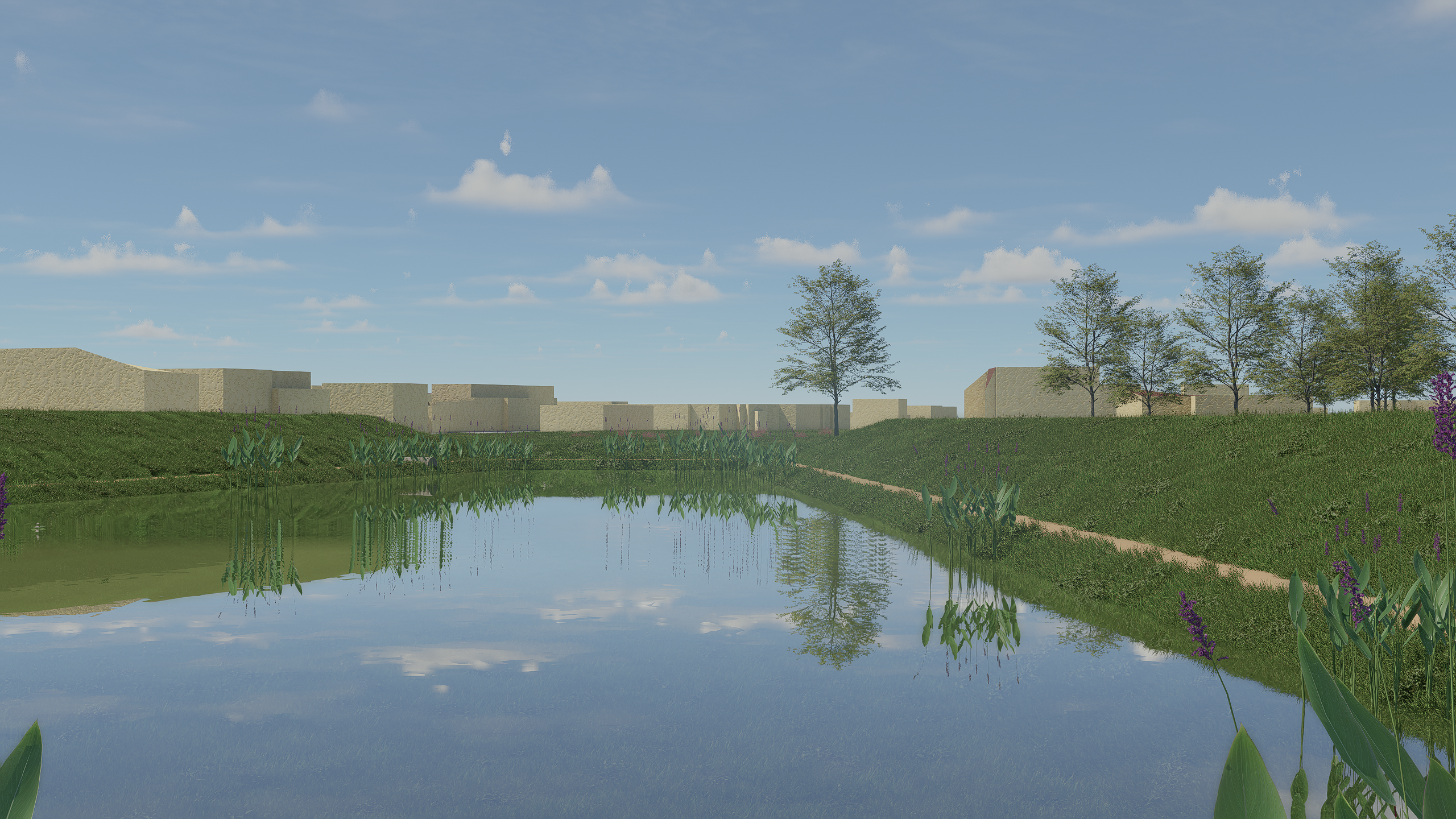

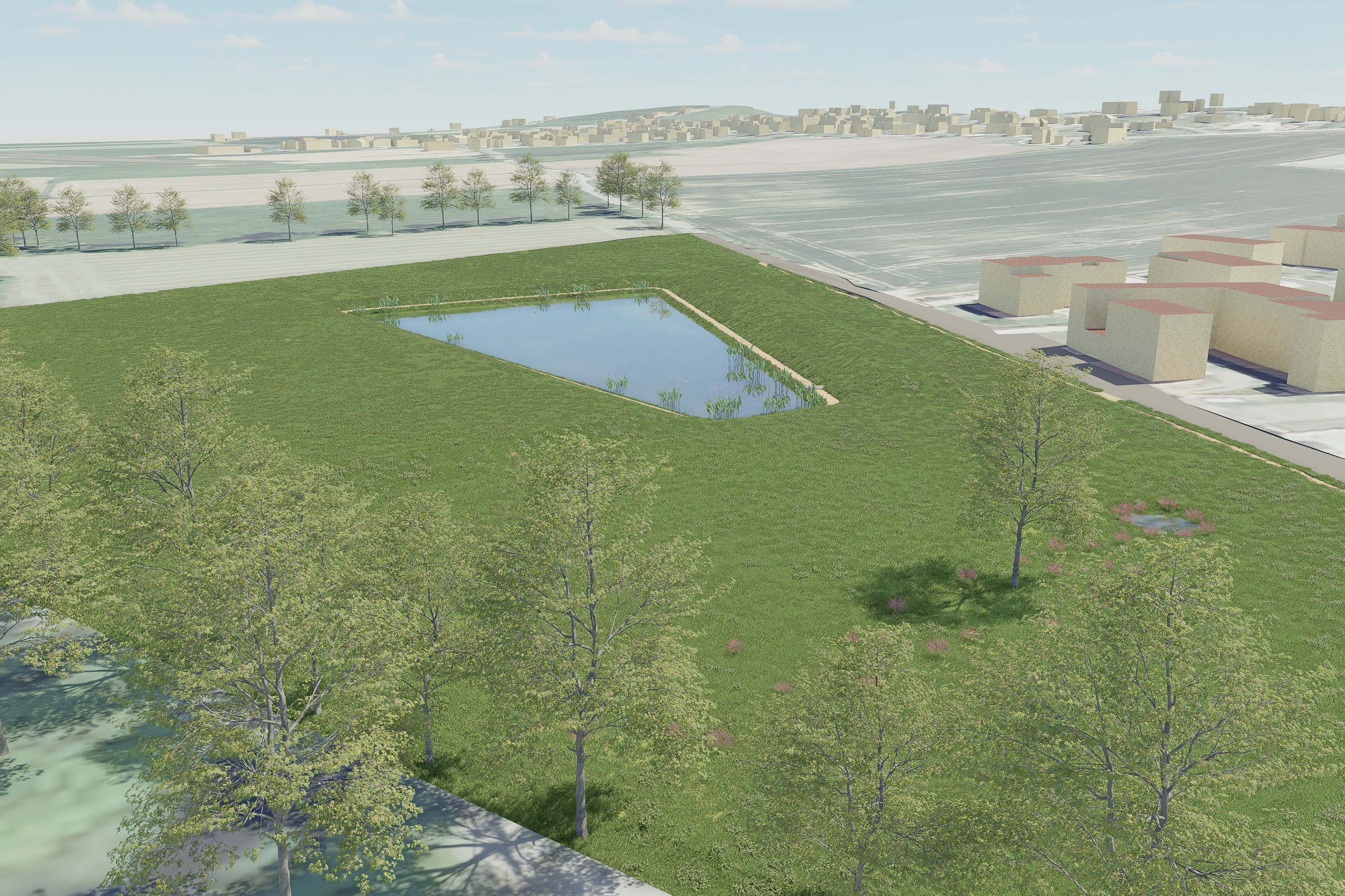

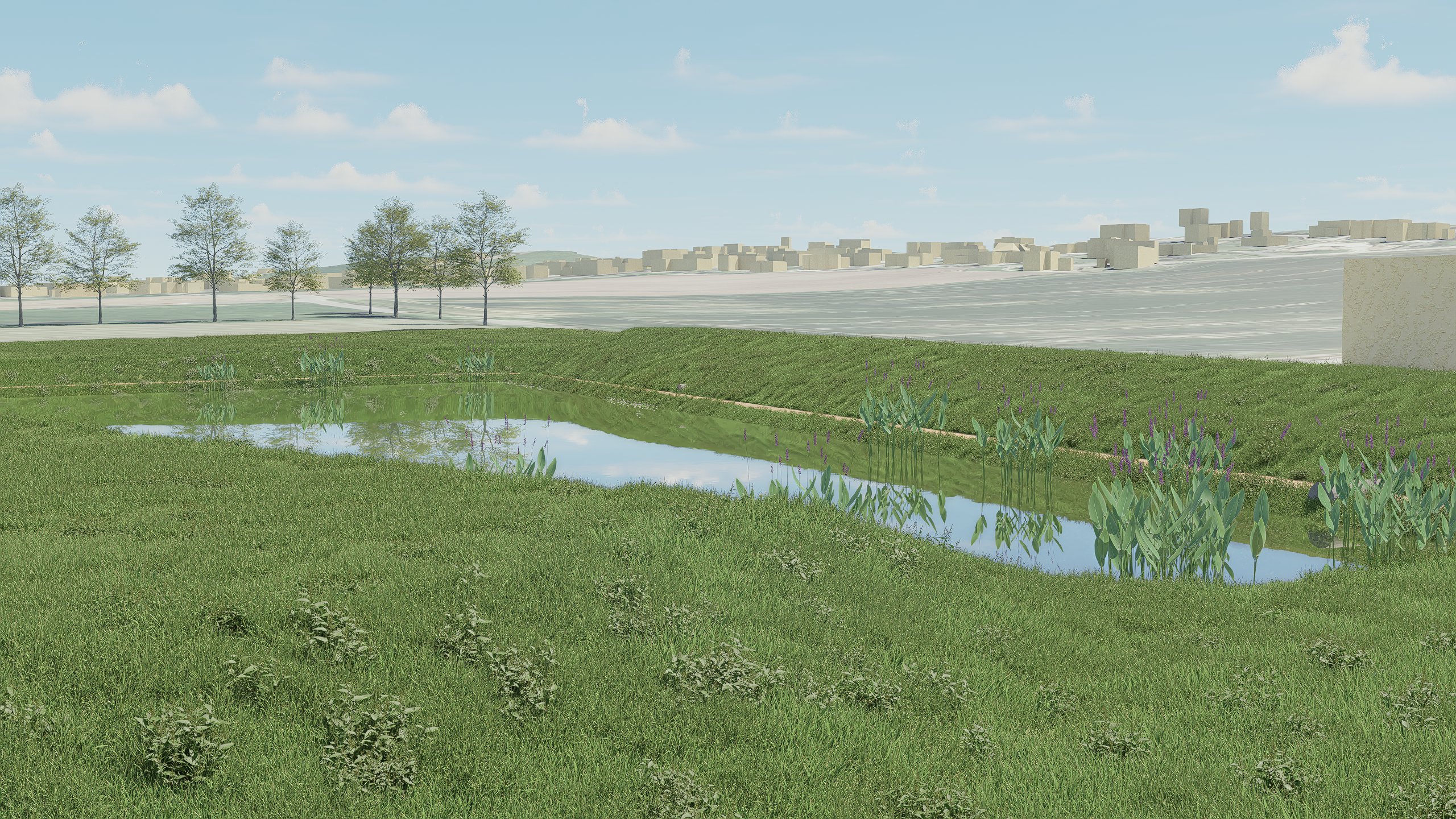

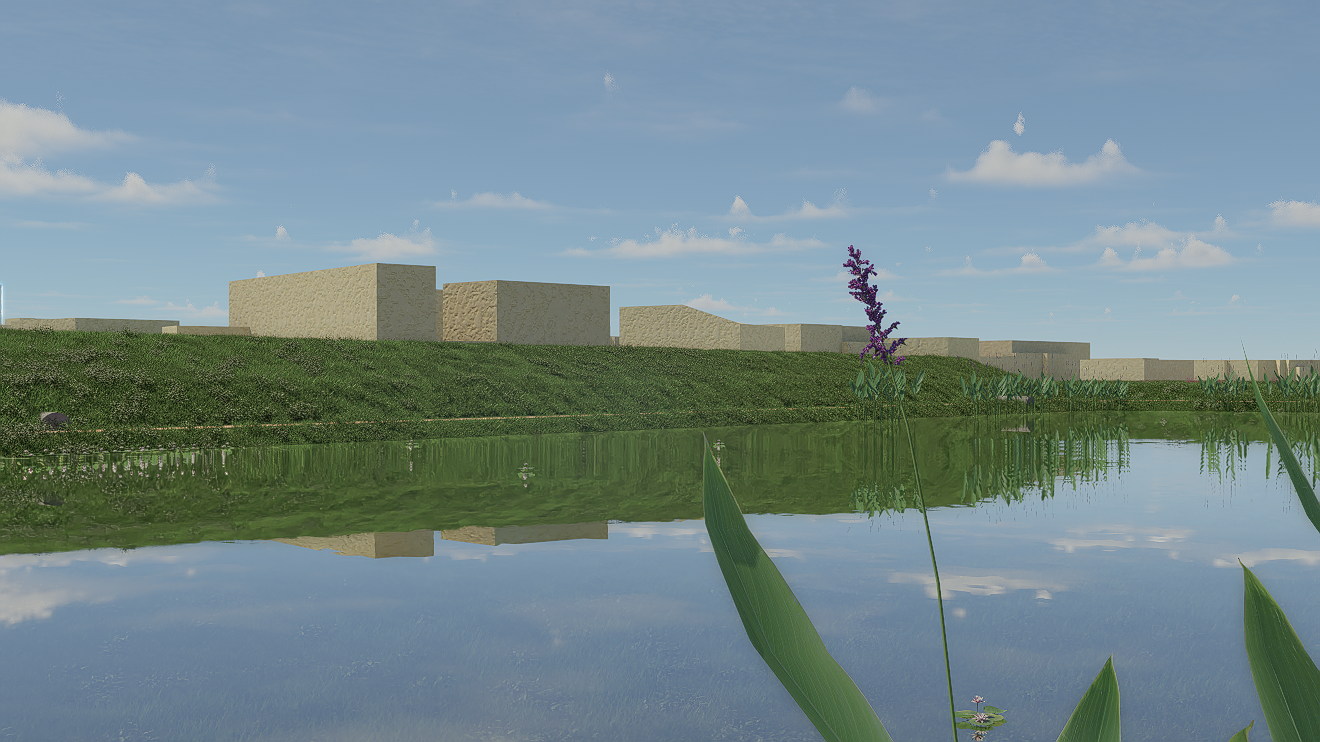

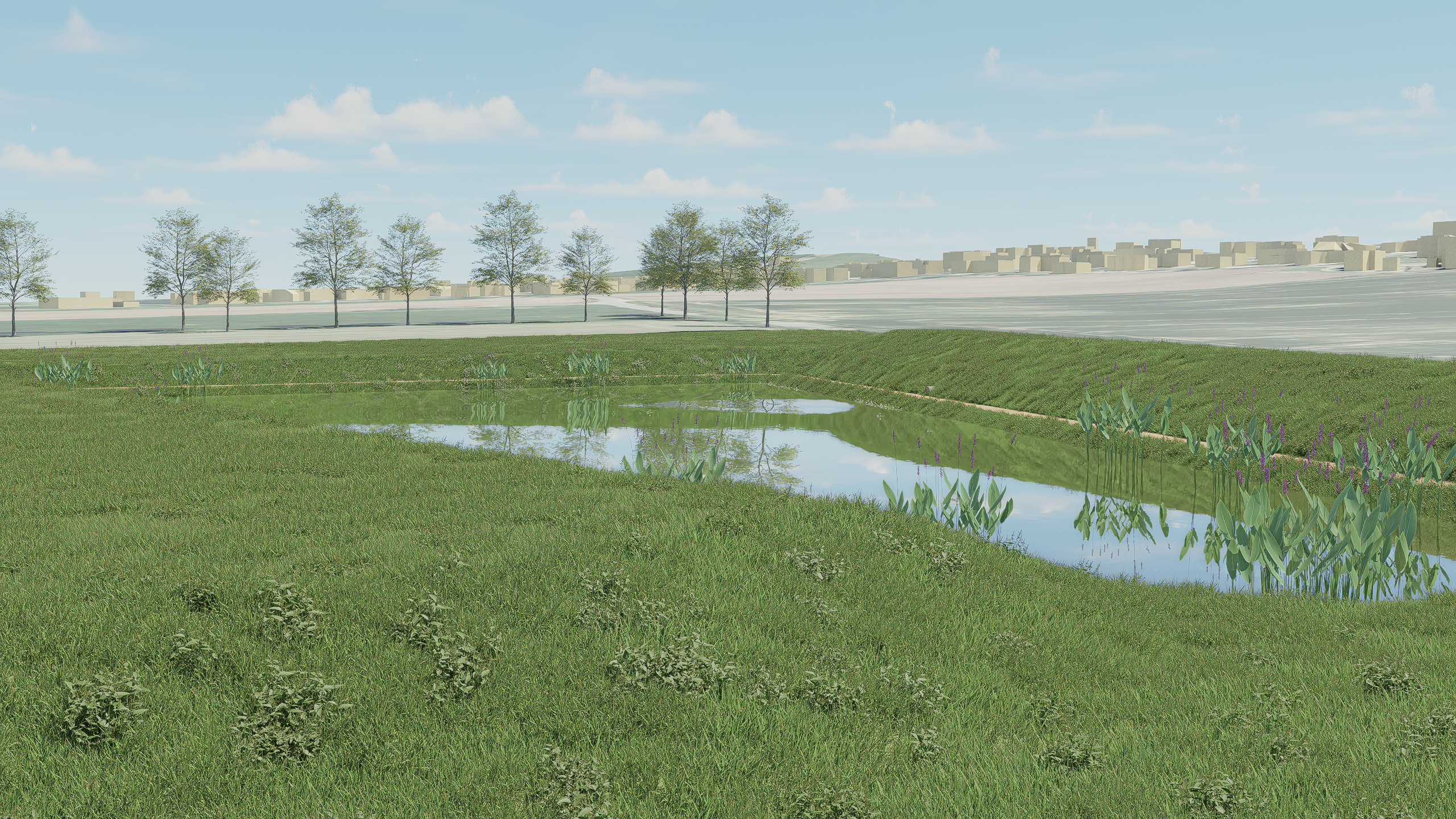

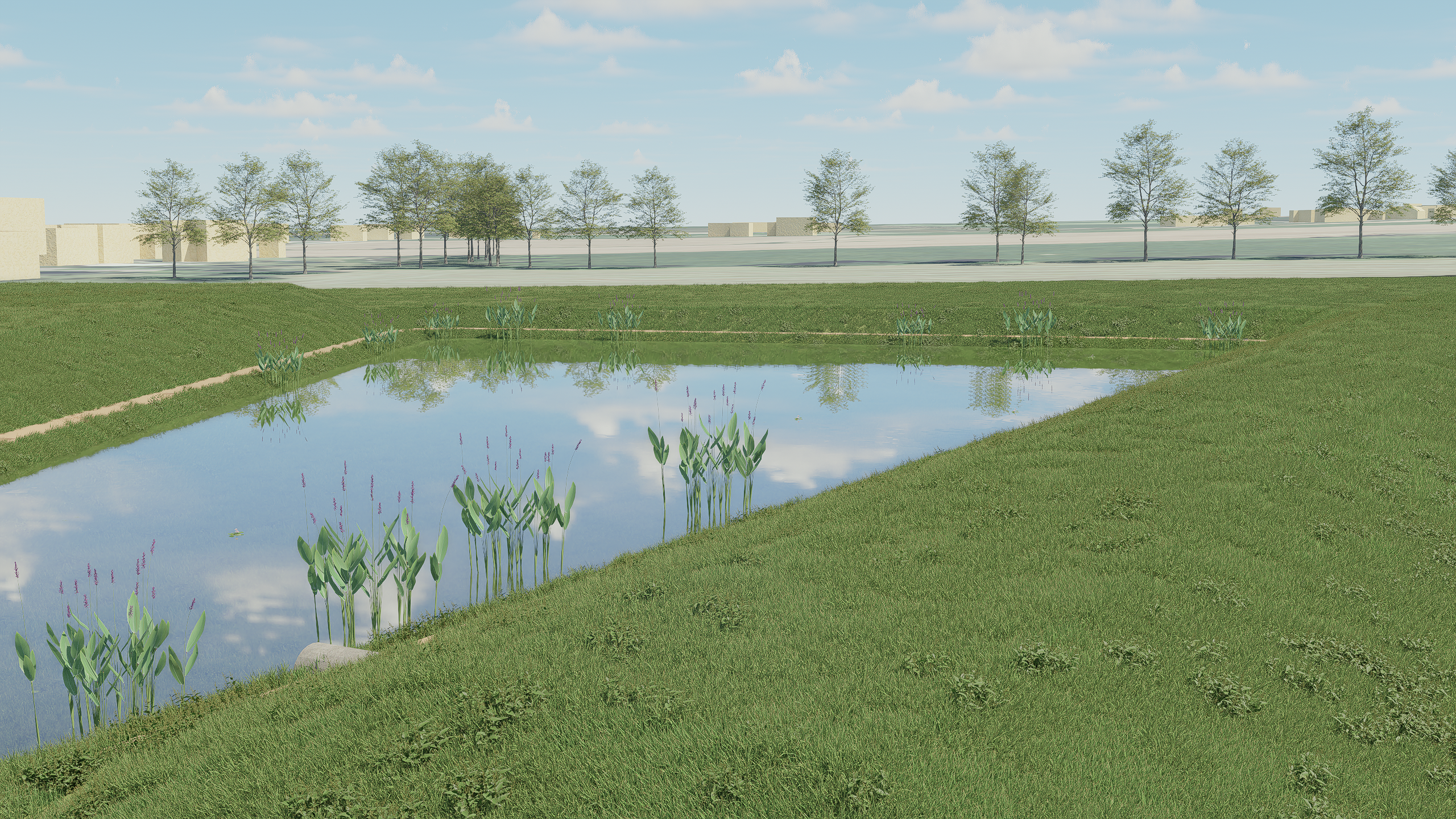

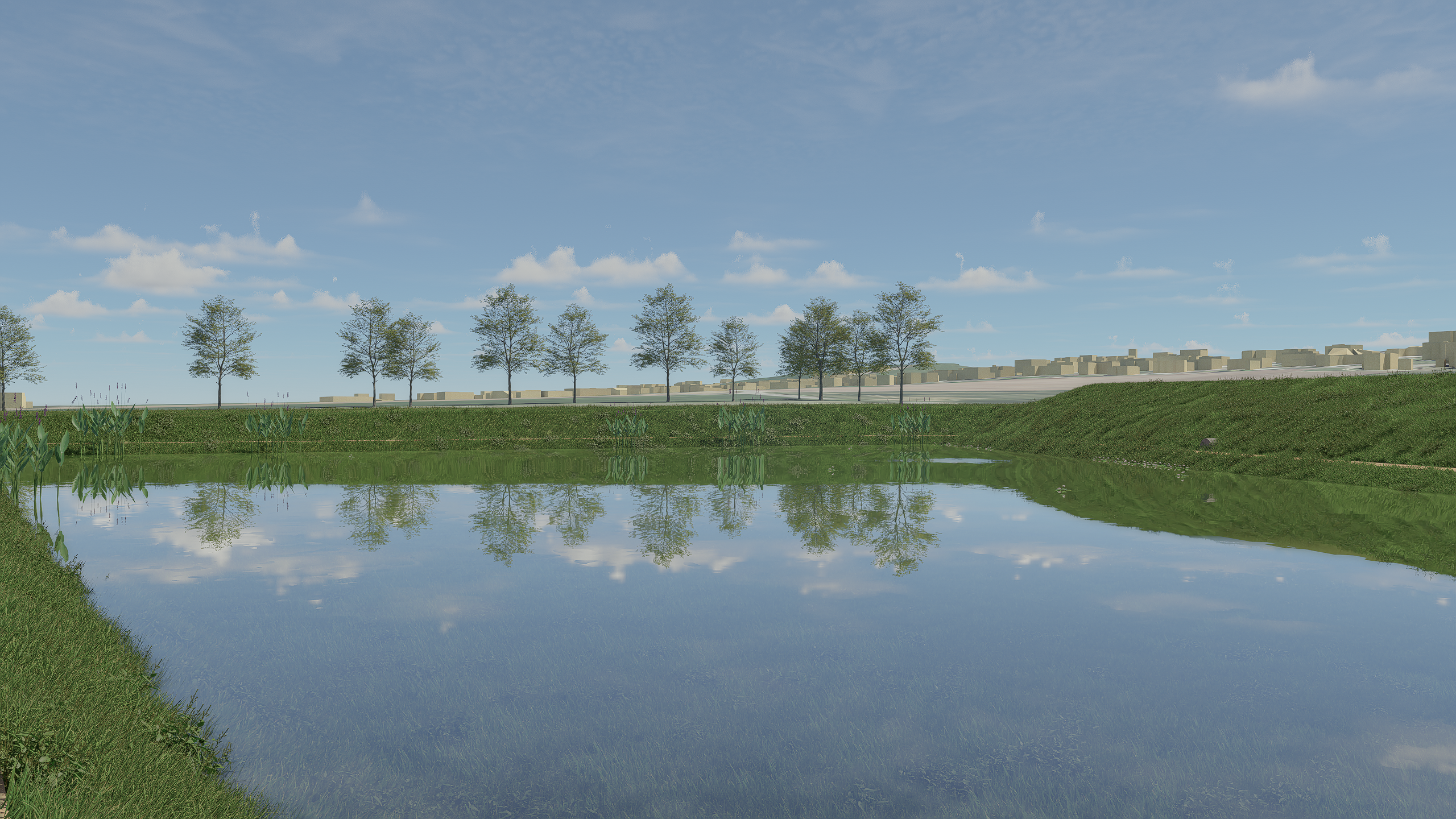

Projet d’aménagement concernant la création d’un bassin de rétention destiné à la gestion des eaux pluviales d’une commune.

Données d’entrée :

• Données cadastrales issues du SIG communal (plan parcellaire, numéros de parcelles, dénominations de voies et lieux-dits)
• Plan topographique géoréférencé détaillé en format DWG
• Report des données DICT (SOGELINK) : emprises des réseaux existants transmises par les exploitants
• Plan de géodétection géoréférencé détaillé des réseaux existants (types de réseaux, fils d’eau, profondeurs, matériaux et sections)

Outils de travail :

• Suite bureautique Microsoft 365
• Adobe Acrobat
• QGIS
• Autodesk Autocad Map 3D
• Autodesk Covadis

Réalisations :

• Génération d’un modèle numérique de terrain (MNT) à partir du plan topographique avec Autocad et Covadis
• Conversion des données cadastrales en format DXF sur QGIS pour compatibilité Autocad
• Agglomération sur un même document DWG des données topographiques, cadastrales et réseaux existants
• Conception sur Covadis des plateformes de terrassements en fonction des contraintes administratives, topographiques, hydrauliques et du volume de rétention calculé en phase amont (faisabilité) du projet
• Modélisation Covadis pour extraction des volumes de terrassements
• Dessin 2D et modélisation 3D des réseaux d’alimentation, de restitution et de trop plein du bassin de rétention
• Edition des profils en long

Livrables : Projet en phase AVP

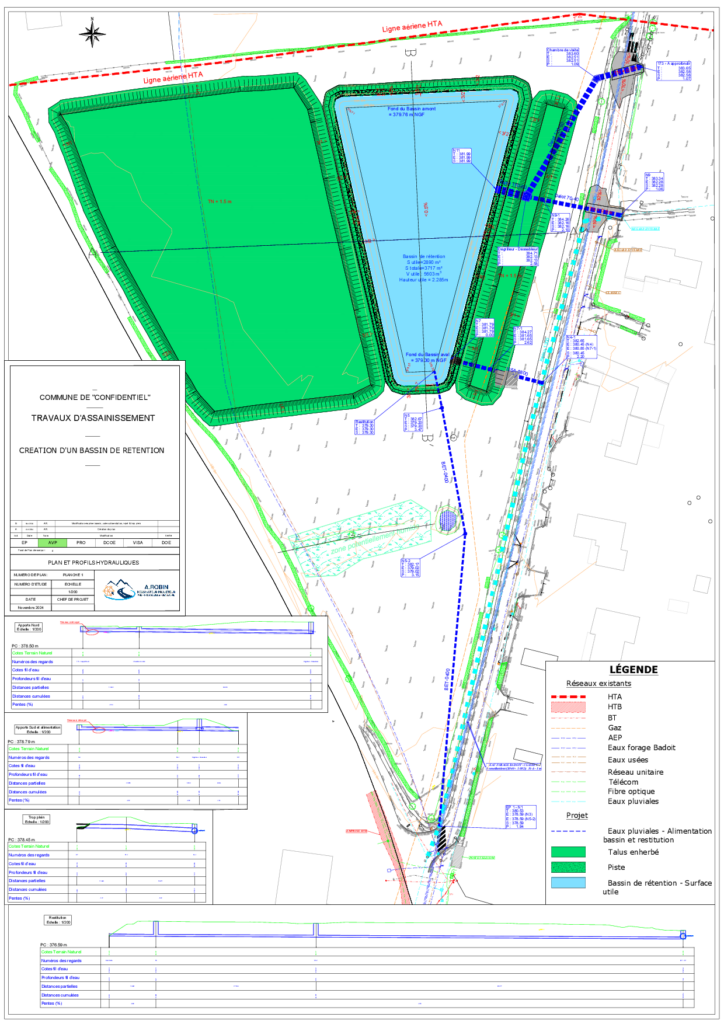

• Plan du bassin de rétention avec réseaux d’alimentation, restitution, trop plein et profils hydrauliques associés

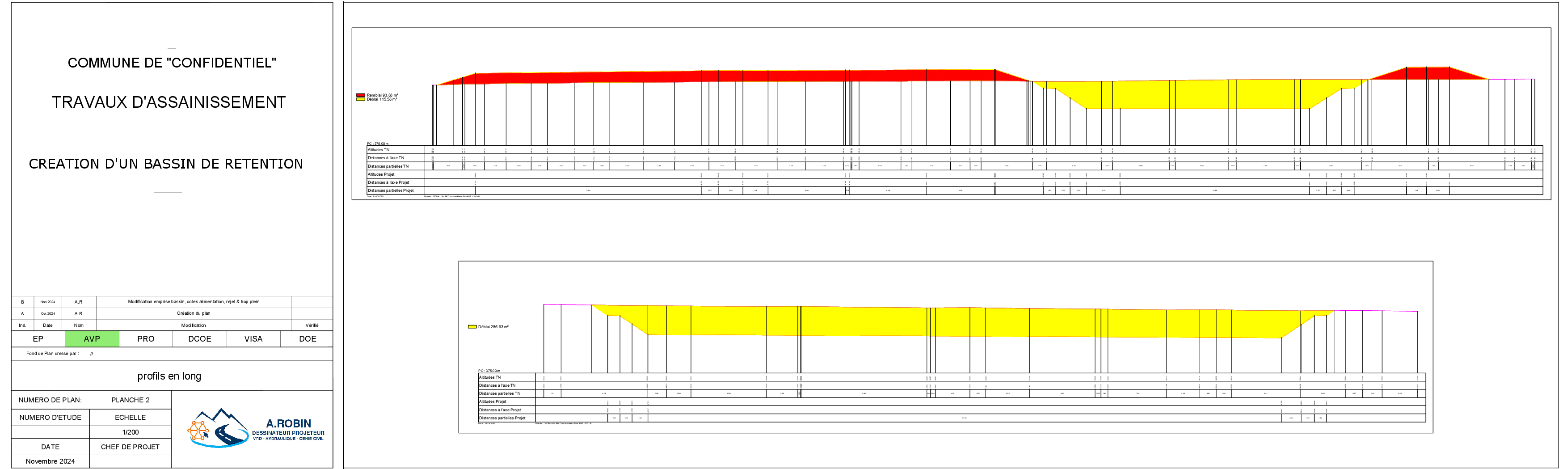

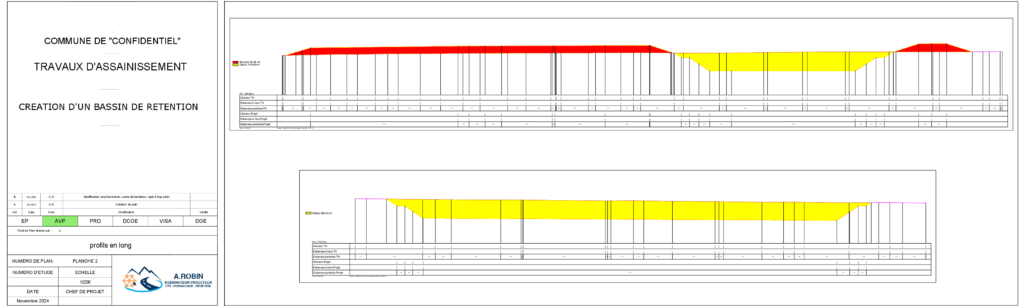

• Profils en long du bassin de rétention
• Fichier Microsoft Excel des volumes de déblais, remblais, linéaires de canalisations

Les données cadastrales ont été supprimées et les bâtiments modifiés afin de garantir la confidentialité.
